Sensor multifuncional para montaje saliente o convertidor, para temperatura y contenido en CO2 AERASGARD® ATM-CO2 – SD S+S

Categorías: , Etiqueta:

Sensor multifuncional para montaje saliente o convertidor, para temperatura y contenido en CO2 AERASGARD® ATM-CO2 – SD S+S

Sensor multifuncional para montaje saliente o convertidor, para temperatura y contenido en CO2 AERASGARD® ATM-CO2 – SD

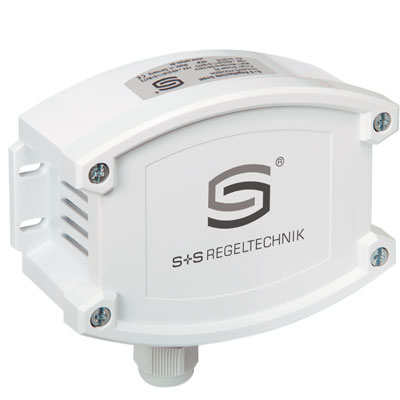

Sensor para montaje en saliente sin mantenimiento AERASGARD® ATM – CO2 – SD con salida activa, calibración automática (ajuste fijo), en carcasa de plástico a prueba de golpes con tornillos de cierre rápido, para determinar el contenido de CO2-del aire (0…2000 ppm / 0…5000 ppm) y la temperatura (–35…+80 °C). El convertidor de medida convierte las magnitudes de medida en una señal estandarizada de 0-10V.

El sensor se utiliza en oficinas, hoteles, salas de conferencia, viviendas, locales comerciales, etc. y sirve para la evaluación del clima ambiente. Esto hace posible una ventilación del espacio que ahorra energía y adaptada a la necesidad y, con ello, una reducción de los gastos de servicio y un aumento del bienestar.

Un sensor digital de humedad y temperatura estable a largo plazo garantiza resultados de medición exactos.

La medición de CO2 se realiza mediante sensor óptico NDIR (tecnología de infrarrojos no dispersiva). El rango de detección se ajusta a partir de aplicaciones estándar, como por ejemplo monitoreo de viviendas y salas de conferencia.

La calidad del aire se registra mediante un sensor COV (sensor de gases mixtos para compuestos orgánicos volátiles). Este determina la carga del aire ambiente provocada por gases contaminados como el humo de cigarrillos, transpiraciones del cuerpo, aire respiratorio, vapores de disolventes, emisiones de partes de edificios, etc. En relación con la contaminación de aire esperada puede ajustarse una sensibilidad COV baja, media o alta.
DETALLES TÉCNICOS
Alimentación de tensión                              24 V AC/ DC (± 10 %)
Consumo de energía                                     < 4,8 W/ 24 V DC típico; < 6,8 VA/ 24 V AC típico; corriente pico 200 mA
Rango de medidas de temperatura            –35…+80 °C (salida responde a 0 -10 V o 4…20 mA)
Rango de trabajo temperatura                   –10…+60 °C
Desviación de temperatura                         typique ± 0,2 K a +25°C
Salida de temperatura                                  0 -10 V (ajuste fijo)
Rango de medida CO2                                  conmutación de varios rangos (seleccionable mediante interruptores DIP) 0…2000 ppm; 0…5000 ppm
Sensor CO2                                                     sensor óptico NDIR (tecnología de infrarrojos no dispersiva), con calibración manual (a través del pulsador de cero) y calibración automática (ajuste fijo)
Salida CO2                                                      0 -10 V (ajuste fijo)
Precisión de medida CO2                            típico ± 30 ppm ± 3 % del valor de medida
Dépendance en température CO2              ± 5 ppm/ °C ó ± 0,5 % del valor de medida/ °C (según lo que sea más elevado)
Dependencia de la presión                          ± 0,13 %/ mm Hg
Intercambio de gas                                       difusión
Salida del relé                                                without changeover contact
Tiempo de reacción                                      < 2 minutos
Salidas                                                              0 -10 V (ajuste fijo)
Temperatura ambiente                                 –10…+60 °C
Conexión de proceso                                     Por tornillo
Tubo protector                                                 acero inoxidable V2A (1.4301), Ø 16 mm, LN = 55 mm
Conexión eléctrica                                         0,14 1,5 mm², bornes de tornillo
Carcasa                                                            Plástico, estabilizado a los rayos ultravioleta, poliamida, 30 % de bolas de vidrio,con tornillos de cierre rápido(combinación ranura/ ranura en cruz),color blanco tráfico (equivalente a RAL 9016)
Dimensiones carcasa                                    126 x 90 x 50 mm (Tyr 2)
Atornilladura de cables                                M 16 x 1,5; con descarga de tracción, intercambiable
Estabilidad a largo plazo                              < 2 % en 15 años
Clase de protección                                       III (según EN 60 730)
Tipo de protección                                        IP 65 (según EN 60 529)*
Normas                                                           Conformidad CE, Compatibilidad Electromagnética según EN 61326, según la directiva CEM 2014/ 30/ EU
