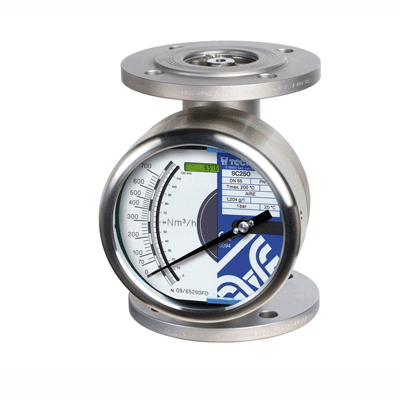

Tecfluid – Medidor de caudal SC-250

Tecfluid – Medidor de caudal SC-250

Medidores de caudal de área variable tubo metálico para líquidos, gases y vapor.

Medidores de caudal de área variable tubo metálico para líquidos, gases y vapor.

Totalmente metálicos y de construcción robusta están particularmente indicados para la medida de caudal en condiciones extremas de temperatura, presión con alta resistencia a la corrosión. Indicación por medio de transmisión magnética.

Baja pérdida de carga y sistema de amortiguación de flotador para evitar inestabilidades del mismo en aplicaciones de gas y vapor.

Áreas de aplicación

Aplicables en procesos industriales de tratamientos de aguas, circuitos de refrigeración y calefacción, circuitos de vapor saturado, centrales térmicas y nucleares, hornos de tratamiento, control de gases de combustión, industrias químicas y petroquímicas, papeleras, alimentarias…

Características Técnicas

  • Disponibles para todos los sentidos de flujo:

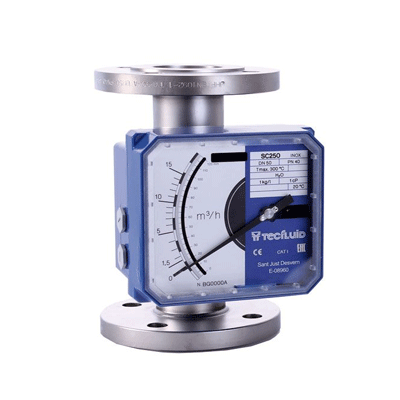

    • Modelo SC250: instalación en tuberías verticales con flujo ascendente (capacidad aumentada)
    • Modelo SC250V: instalación en tuberías verticales con flujo ascendente y descendente

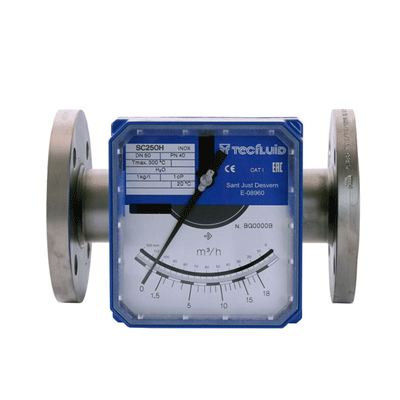

    • Modelo SC250H: instalación en tuberías horizontales
  • Caja de aluminio:
    • Disponible en AISI 316L o PP bajo demanda
  • Rango de medición:
    • 2,5 l/h … 180 m3/h H2O
    • 75 Nl/h … 5500 Nm3/h aire
  • Precisión:
    • +-2,5% f.e. (+-1,6% f.e. bajo demanda)
  • Conexiones:
    • SC250 DN15 … DN150
    • SC250H…V/ SM250 DN15 … DN80
    • Bridas DIN. Otros estandares (ANSI, JIS…) bajo demanda
    • Roscada BSP o NPT
    • conexiones sanitarias CLAMP ISO 2852, SMS 1145, DIN 11851 (otras bajo demanda)
  • Materiales:
    • EN 1.4404 (AISI 316L), Hastelloy C, PVC, PP, PTFE, Titanio
  • Indicación local
  • Opciones:
    • 1 o 2 automatismos
    • Transmisor electrónico con salida analógica 4-20 mA, opcional para zona explosiva (Protección Ex ia IIC T4 o T6, certificación ATEX)
    • Protocolo HART ™ bajo demanda
    • Totalizador local o remoto por salida de pulsos (pulsos no disponibles para versión Ex)
