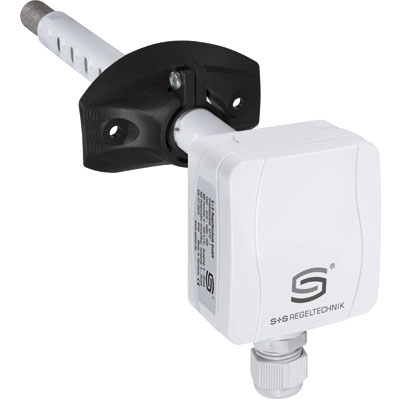

      HYGRASGARD® KFF-SD / KFTF-SD / KFF / KFTF Sensor de humedad para canales S+S

      Categorías , Marca:

      HYGRASGARD® KFF-SD / KFTF-SD / KFF / KFTF Sensor de humedad para canales S+S

      Sensor de humedad y temperatura para canales con capacidad de calibración HYGRASGARD® KFTF (± 2,0 %) o KFTF – 20 (± 1,8 %), con filtro de plástico sinterizado (opción: filtro de metal sinterizado), carcasa de plástico resistente a los golpes con tornillos de cierre rápido, wahlweise a elegir con/ sin display, con prensaestopas ( conector M12 opcional según DIN EN 61076-2-101).
      Este sensor mide la humedad relativa y/o la temperatura del aire y convierte magnitud en una señal estándar de 0 -10 V o 4…20 mA. Dispone de cuatro rangos de temperatura conmutables para las medidas en ambientes de atmósfera no agresiva y sin contaminación de polvos, en las instalaciones de refrigeración, acondicionamiento de aire, ventilación y salas limpias.
      Los convertidores han sido desarrollados para el registro de la humedad a gran precisión y funcionan como sensores digitales y estables a largo plazo como elemento de medida de la humedad.
      El sensor está calibrado de fábrica, si bien puede realizarse un ajuste de precisión en función del entorno por parte de un técnico especialista.
      DETALLES TÉCNICOS
      Alimentación de tensión                        24 V AC (± 20 %) y 15…36 V DC
      Consumo de energía                              < 1,1 VA/ 24 V DC; < 2,2 VA/ 24 V AC
      Rango de medidas de humedad          0…100 % h. r. (salida corresponde a 0 -10 V)
      Desviación de humedad                        típicamente ± 2 % h. r. (20…80 % h. r.) a +25 °C, de lo contrario ± 3 %
      Salida humedad                                      0 – 10 V
      Rango de medidas de temperatura   conmutación de varios rangos con 4 rangos conmutables –35…+35 °C; –35…+75 °C; 0…+50 °C; 0…+80 °C (la salida se corresponde con 0 -10 V ó 4…20 mA)
      Desviación de temperatura                 typique ± 0,2 K a +25°C
      Salida de temperatura                          0 – 10 V
      Protección del sensor                           Filtro sinterizado de plástico, Ø 16 mm, L = 35 mm, recambiable (opción: filtro sinterizado de metal, Ø 16 mm, L = 32 mm)
      Temperatura ambiente                        almacenamiento –35…+85 °C, funcionamiento –30…+75 °C, sin condensación
      Conexión de proceso                            por brida de plástico (forma parte del suministro)
      Tubo protector                                      PLEUROFORM, poliamida (PA6), protección contra torsión, Ø 20 mm, LN = 235 mm, vmax = 30 m/s (aire) (opcional sobre demanda de acero inoxidable V2A (1.4301), Ø 16 mm)
      Conexión eléctrica                                2, 3 ó 4 conductores  0,14 -1,5 mm ², bornes de tornillo en la placa de circuito impreso
      Conexión de cable                                prensaestopas de plástico (M 16 x 1,5; con descarga de tracción, intercambiable, diámetro interior máx. 10,4mm) o  conector M12 según DIN EN 61076-2-101 (opcional sobre demanda)
      Carcasa                                                   Plástico, estabilizado a los rayos ultravioleta,  poliamida, 30 % de bolas de vidrio, con tornillos de cierre rápido (combinación ranura/ ranura en cruz), color blanco tráfico (equivalente a RAL 9016)
      Dimensiones carcasa                           72 x 64 x 37,8 (51,8) mm (Tyr 1)
      Atornilladura de cables                       M 16 x 1,5; con descarga de tracción, cambiable, máx. diámetro interior 10,4 mm
      Estabilidad a largo plazo                     ± 1 %/ año
      Humedad del aire admisible              < 95 % h.r., sin condensación
      Clase de protección                              III (según EN 60 730)
      Tipo de protección                                IP 65 (según EN 60 529) Carcasa comprobado, TÜV SÜD, n.º informe 713139052 (Tyr 1)
      Normas                                                   conformidad CE, según la directiva CEM 2014/ 30/ EU, según EN 61326-1, según EN 61326-2-3
